Baymak Isı Pompası Arıza Kodları: Ne Anlama Gelir, Önce Ne Kontrol Edilmeli?

Baymak Isı Pompası Arıza Kodu Nasıl Görülür ve Sıfırlanır?

Baymak ısı pompası arıza kodları ekranda görünmüyorsa veya eski kodlara bakmak istiyorsanız, kumandada Menü › Servis Bilgisi › Hata Kodu yolunu izleyin. Bu ekranda son kodları saat ve tarihiyle görebilir, koda tıklayarak anlamını okuyabilirsiniz. Ayrıca servisi aradığınızda bu bilgiyi verirseniz servis arızayı daha hızlı bulur.

Kılavuza göre güvenliği sıfırlamak için üniteyi OFF yapıp tekrar ON yapmanız yeterlidir. Ancak cihazı arka arkaya sık sık kapatıp açmayın; örneğin voltaj hatasında (H7) kılavuz yeniden açmadan önce en az 3 dakika beklemenizi istiyor. Buna rağmen kod tekrar geliyorsa sorun kalıcıdır ve sebebini bulmak gerekir.

En Çok Aranan Baymak Isı Pompası Arıza Kodları

E8 – Su akış arızası

Cihaz, içinden yeterli su geçmediğini algıladığında E8 verir. Çünkü ısı pompası suyu ısıtıp tesisata gönderen bir cihazdır ve su akışı yoksa kendini korumaya alır. Kılavuz, E8 üç kez tekrarlanırsa E0 (akış anahtarı hatası) gösterildiğini belirtiyor.

Kendiniz kontrol edebilirsiniz:

• Tesisattaki kesme vanaları tam açık mı?

• Su filtresi tıkalı mı? Gerekirse filtreyi temizleyin.

• Manometrede su basıncı 1 bar’ın üstünde mi (sistem soğukken)?

• Tesisatta hava var mı? Peteklerden veya hava tahliye noktalarından havayı alın.

Servis işi: Pompa hız ayarı, genleşme tankı arızası, pompa sigortası ve kart kontrolü. Ayrıca kılavuz, E8 defrost sırasında çıkıyorsa servisin yedek ısıtıcı kablolarını da kontrol etmesini istiyor. Defrostun ne olduğu için: ısı pompası defrost.

P0 – Düşük basınç koruması

P0, soğutucu akışkan (gaz) tarafındaki basıncın çok düştüğünü gösterir. Örneğin kılavuzdaki olası sebepler arasında gaz kaçağı veya yetersiz gaz, kapalı kalmış bir küresel vana, soğutma modunda yetersiz su debisi, kirli veya tıkalı eşanjörler ve basınç sensörü arızası var.

Kendiniz kontrol edebilirsiniz: Soğutma modundaysanız tesisat vanalarının açık ve filtrenin temiz olduğunu kontrol edin; dış ünitenin önünü kapatan bir şey olmadığına bakın. Servis işi: Gaz kaçağı, gaz şarjı, EXV (elektronik genleşme vanası) ve sensörler. Gaz tarafına kesinlikle kendiniz müdahale etmeyin.

P1 – Yüksek basınç koruması

P1, gaz tarafındaki basıncın çok yükseldiğini gösterir. Isıtma modunda en sık sebep, ısının suya yeterince aktarılamamasıdır; yani su debisinin düşük olması. Bunun yanında kılavuz fazla gaz şarjı, kirli hava tarafı eşanjörü, küçük boyler serpantini ve sensör bağlantılarını da sebepler arasında sayıyor.

Kendiniz kontrol edebilirsiniz: E8’deki gibi: vanalar, filtre, su basıncı (1 bar üstü) ve tesisattaki hava. Servis işi: Gaz miktarı, basınç anahtarı, sensörler ve kart bağlantıları.

P3 – Kompresör aşırı akım koruması

Bu koruma, kompresör normalden fazla akım çektiğinde devreye girer. Kılavuza göre sebepleri P1 ile aynı olabilir; ayrıca besleme voltajının gerekli aralıkta olmaması da P3’e yol açabilir. Bu yüzden önce P1 kontrollerini yapın; kod sürerse servisi arayın ve elektrik tesisatındaki voltajı ölçtürün.

P4 – Yüksek tahliye sıcaklığı koruması

Kompresörden çıkan gazın sıcaklığı çok yükseldiğinde görünür. Kılavuzdaki sebepler, tahliye sıcaklık sensörünün (Tp) bağlantısının gevşek olması veya sensörün arızalanmasıdır. Bu kod servis işidir.

E2 – Kablolu kumanda ile ünite arasında iletişim hatası

Kumanda ile cihaz birbirini “duyamıyor” demektir. Sebepler: iletişim kablosunun bağlı olmaması veya kablo sırasının yanlış olması. Kılavuz ilginç bir sebebi daha belirtiyor: asansör, yüksek güçlü trafo gibi güçlü elektromanyetik kaynaklar iletişimi bozabilir. Böyle bir durumda üniteyi korumak ya da yerini değiştirmek gerekir. Kablo kontrolünü servise yaptırın.

H6 – DC fan arızası

Dış ünite fanında sorun olduğunu gösterir. Kılavuza göre sebeplerden biri, fanın tersine dönmesine yol açan güçlü rüzgardır. Bu durumda ünitenin yönünü değiştirmek veya rüzgarlık yapmak gerekir. Bunun dışında fanı engelleyen bir cisim, fan motoru ve kablo arızası da sebepler arasında.

Pb – Donma koruması

Aslında bu bir arıza değil, kışın su devresinin donmaması için devreye giren bir korumadır. Kılavuza göre ısı pompası bu korumadan sonra otomatik olarak normal çalışmaya döner. Özellikle su hattı dışarıda kalan monoblok cihazlarda donmaya karşı alınacak önlemler için: split ve monoblok ısı pompası farkı.

Tüm Baymak Isı Pompası Arıza Kodları Tablosu

Aşağıdaki tablo, kılavuzdaki kodları gruplara ayırıyor ve her kod için ilk kimin bakması gerektiğini gösteriyor. “Önce siz kontrol edin” yazan kodlarda yukarıdaki su devresi kontrollerini yapabilirsiniz; “Servis” yazanlarda elektrik kutusunu açmadan servisi arayın.

Su devresi ve akış

Basınç, sıcaklık ve kompresör korumaları

Elektrik ve fan

Sensör arızaları

Aşağıdaki kodların hepsinde kılavuzdaki sebepler benzer: sensör bağlantısının gevşemesi, konektörün ıslanması veya sensörün arızalanması. Bunların hepsi servis işidir.

Sıcaklık sensörü kodları şunlardır: E3 çıkış suyu (T1), E4 kullanım sıcak suyu (T5), E5 kondenser çıkışı soğutucu (T3), E6 dış ortam (T4), E7 buffer tank (Tbt), E9 emme borusu (Th), EA tahliye/deşarj (Tp), Eb güneş (Tsolar) ve Ed giriş suyu (Tw_in) sensörüdür.

Ayrıca plakalı eşanjör ve sistem tarafında H2 soğutucu girişi (T2), H3 soğutucu çıkışı (T2B), H9 sistem çıkış suyu (T1B) ve HA eşanjör su çıkışı (Twout) sensörü kodlarıdır.

Son olarak H5 oda sıcaklık sensörü (Ta), H8 basınç sensörü arızasını gösterir; bA ise dış ortam sensörünün (T4) çalışma aralığı dışında olduğu anlamına gelir.

Kart, iletişim ve diğer

Kod Yok Ama Cihaz Isıtmıyor: Önce Neye Bakılmalı?

Kılavuz, kod çıkmadan yaşanan sorunlar için de bir kontrol listesi veriyor. En sık durumlar:

• Ünite çalışıyor ama ısıtmıyor: Su akışı düşük olabilir; vanaları, filtreyi, basıncı ve tesisattaki havayı kontrol edin. Ayrıca tesisattaki su hacmi gereken minimumun altındaysa cihaz verimli çalışamaz. Buffer tankın bu konudaki önemi için: ısı pompası yorumları.

• Ünite açık ama kompresör çalışmıyor: Su sıcaklığı çok düşükse (yaklaşık 12 °C altı) cihaz önce yedek ısıtıcıyla suyu ısıtır; bu normaldir.

• Pompa gürültü yapıyor: Genelde sistemde hava vardır ya da su basıncı düşüktür. Havayı alın, basıncı kontrol edin.

• Emniyet ventilinden su damlıyor veya basınç çok yüksek: Genleşme tankı arızalı olabilir; servisi arayın.

Asla Yapmamanız Gerekenler

1. Güvenlik cihazlarını köprülemeyin veya ayarlarını değiştirmeyin. Kılavuz bunu açıkça yasaklıyor; sebebi bulunmadan susturulan bir koruma, kompresörü veya eşanjörü kalıcı olarak bozabilir.

2. Ana şalteri kapatmadan elektrik kutusunu açmayın. Sensör ve kart kontrolleri servis işidir.

3. Gaz tarafına müdahale etmeyin. P0, P1 ve HP gibi basınç kodlarında gaz şarjını ve kaçak kontrolünü yetkili servis yapmalıdır.

4. Servis menüsündeki ayarlarla oynamayın. Çünkü kurulumcu bu ayarları kurulum sırasında yapar; yanlış bir değer yeni arızalara yol açabilir.

Sık Sorulan Sorular

Baymak ısı pompası hata kodu nasıl sıfırlanır?

Kılavuza göre üniteyi OFF yapıp tekrar ON yapmanız yeterlidir. Ancak kod hemen geri geliyorsa sorun devam ediyor demektir; tekrar tekrar sıfırlamak yerine sebebini bulun veya servisi arayın.

E8 hatası neden olur?

E8, cihazdan yeterli su geçmediğini gösterir. En sık sebepler kapalı vana, tıkalı filtre, düşük su basıncı ve tesisattaki havadır. Bunları kontrol ettiğiniz halde kod sürüyorsa servisi arayın.

P0 ile P1 arasındaki fark ne?

P0 gaz tarafında düşük basınç, P1 ise yüksek basınç korumasıdır. Genel olarak P0 daha çok gaz eksikliği veya kaçağıyla, P1 ise ısıtmada düşük su debisiyle ilişkilidir.

Bu kodlar tüm Baymak ısı pompalarında aynı mı?

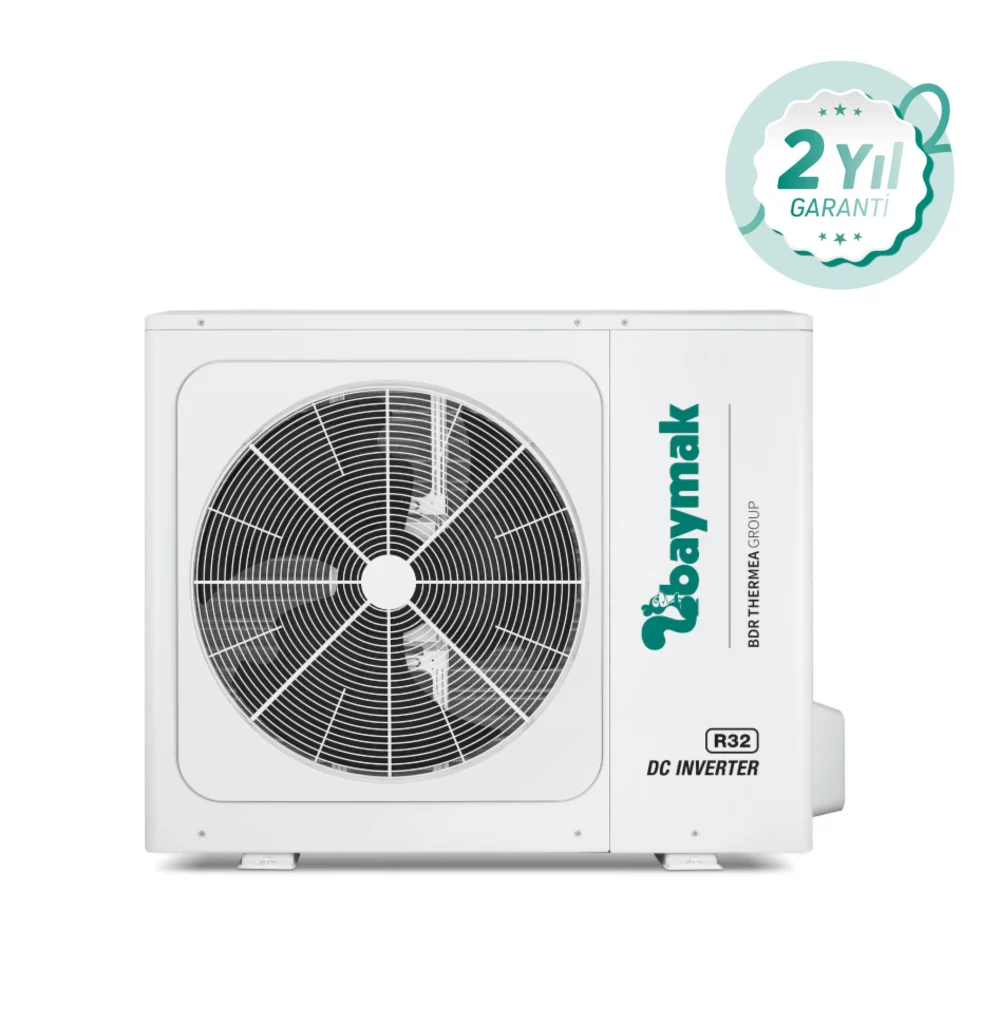

Hayır, aynı olmayabilir. Bu yazıdaki kodlar iOtherm monoblok serisinin kullanım kılavuzuna dayanıyor. Farklı bir seri kullanıyorsanız cihazınızın kılavuzuna bakın. Ürün bilgileri ve dokümanlar için Baymak’ın iOtherm ürün sayfasına bakabilirsiniz.

Arıza kodu garantiyi etkiler mi?

Hayır, kodun kendisi garantiyi etkilemez. Ancak yetkisiz müdahale, güvenlik cihazlarının köprülenmesi veya yanlış ayar garanti kapsamını riske atabilir. Bu yüzden servis işi olan kodlarda yetkili servisi arayın.

Yazar hakkında

Melih Alkan, Makine Mühendisi. Isıtma sistemleri alanında sahada proje çalışmaları yürütüyor. Bu yazıdaki örnekler kendi saha deneyimlerinden alınmıştır. Baymak’ta proje satış mühendisi olarak çalışıyor. Bu yazıdaki kod anlamları Baymak iOtherm monoblok kullanım kılavuzundan (Rev.03, 2023) alınmış ve kullanıcının yapabileceği kontrollere göre yeniden düzenlenmiştir.
